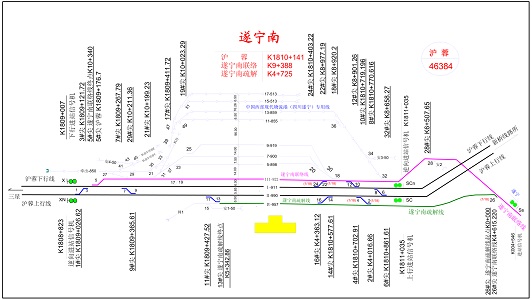

配線圖可以清晰的反應線路和道岔的位置分布、編號名稱、岔尖里程等信息，通常由工務段根據竣工圖，采用MAPINFO繪制，可向工務段收集獲得。配線圖準確的標注了線路和道岔編號、清晰反映了線路道岔的相對位置。同時標注了正線道岔的岔尖里程。
       通過現場測量岔尖至擬定上跨下穿位置的距離，結合配線圖，可以準確確認車站范圍道岔附近正線里程，其精度較現場的里程標、涵洞標更高，具有實際意義。
