渝北區耍壩地下停車(chē)庫至盤(pán)溪河濱公園上跨人行天橋為異型鋼結構人行天橋，橋面全寬6～11米，全橋共設置1個(gè)梯道，梯道全寬2.6米，凈寬2.3米，橋面設置1％的單向縱坡。天橋主梁為連續鋼箱梁，梁跨徑布置為17+19+7米，主梁梁高1.1米，箱梁頂寬6～11米，底寬4～9米。梯道梁高0.3米，寬0.6米，天橋主梁、梯道梁均為鋼結構，由鋼板焊接組合而成。下部結構采用圓柱式及變寬度花瓶式扁型墩，基礎為樁基礎。

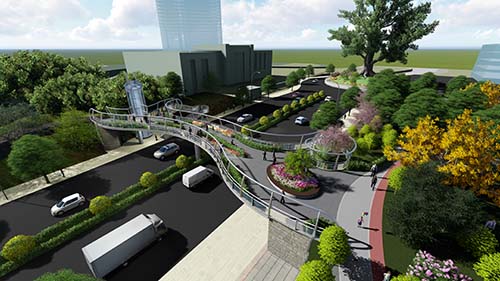

人行天橋效果圖

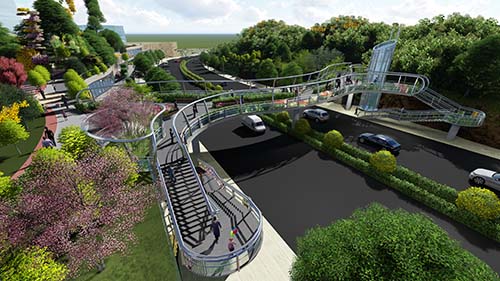

異型曲線(xiàn)鋼結構天橋

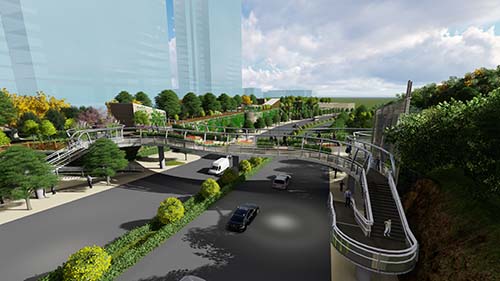

天橋配套設施完善
